【产品概况】

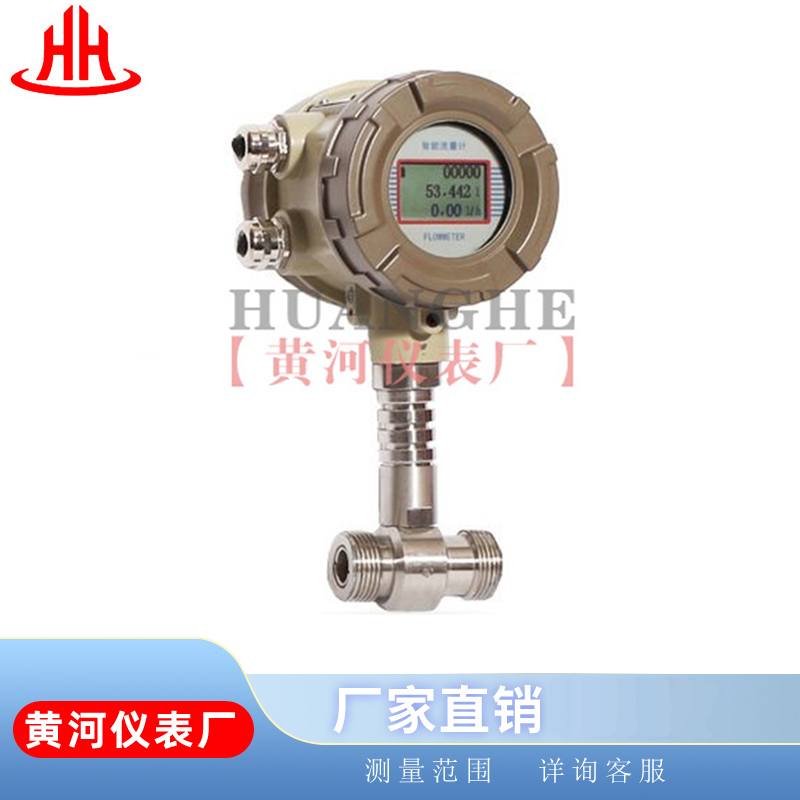

小口径涡轮流量计主要指口径DN15以下的螺纹或法兰型流量计，采用*的超低功耗单片微机技术，具有机构紧凑、读数直观清晰、可靠性、不受外界电源干扰、抗雷击、成本低等明显优点。相应的二次显示仪表配套使用可用于测量液体的瞬时和累计流量。也可与定量控制仪配套使用，实现工业液体定量控制使用。

【技术参数】

◆测量口径: 管道式:DN4~DN25（小口径）可定制300mm；

◆精度等级：±0.5%，±1.0%；

◆环境温度: -20℃~+50℃；

◆介质温度: 测量液体:-20℃~+120℃；

◆公称压力: 1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa；

◆防爆等级: ExdIIBT4；

◆连接方式: 螺纹连接、卡箍连接、法兰连接、插入式等；

◆输出功能:脉冲输出，4~20mA两线制电流输出，带有RS485通迅接口

【产品特点】

◆具有非线性精度补偿功能的智能流量显示器（无显示、4-20MA输出、脉冲输出可选）

◆采用全硬质合金(碳化钨)屏蔽式悬臂梁结构轴承，集转动轴承与压力轴承于一体，大大提高了轴承寿命，并可在有少量泥沙与污物的介质中工作；

◆采用1Cr18Ni9Ti全不锈钢结构，(涡轮采用2Cr13)防腐性能；

◆容易维修，有自整流的结构，小型轻巧，结构简单，可在短时间内将其组合拆开；

◆有较强抗磁干扰和振动能力、性能可靠、寿命长；

◆现场显示型液晶屏显示清晰直观，功耗低，3V锂电池供电可连续运行5年以上；

【显示方式】

（1）远传显示： 脉冲输出、电流输出(配显示仪表)

（2）现场显示：8位LCD显示累积流量，单位(m3)

4位LCD显示瞬时流量，单位(m3/h)、电池电量、频率、流速

（3）温度压力补偿型：

A、显示标准瞬时流量及标准累计流量

B、显示当前压力、温度、电池电压

输出功能：

（1）脉冲输出，p-p值由供电电源确定

（2）4～20mA两线制电流输出

（3）单位体积脉冲输出及传感器原始脉冲输出

（4）带有RS485通迅接口

小口径涡轮流量计供电电源：

（1）DC5～24V

（2）标准型3V锂电池安装于仪表内部可连续使用八年以上

（3）温压补偿型3V锂电池安装于仪表内部可连续使用四年以上
